支持 Intel® Alder Lake12代HX系列CPU 支持Intel® Raptor Lake13代、14代HX系列CPU

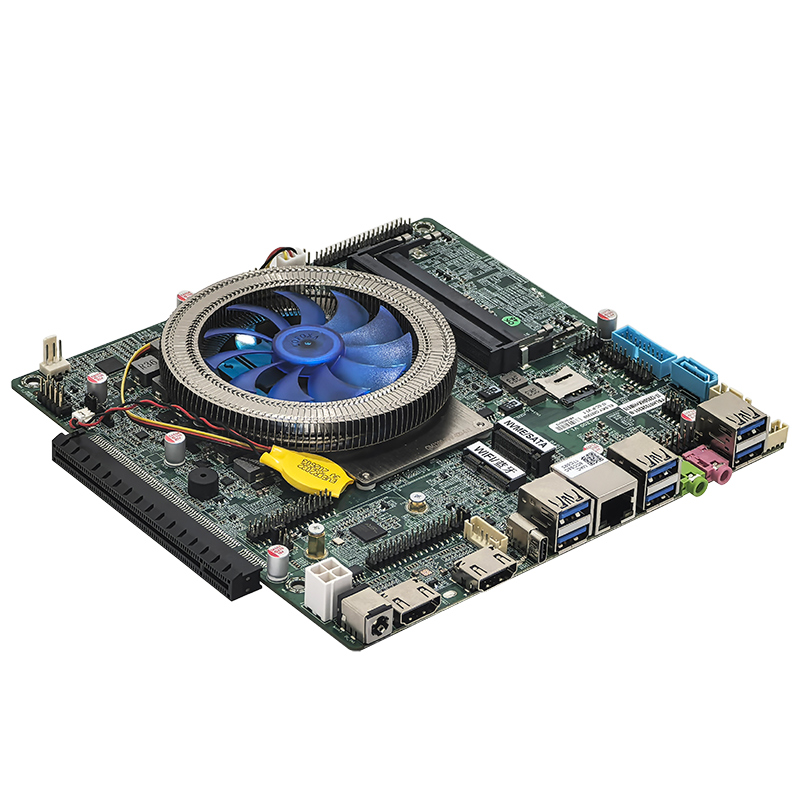

ELSKY/研盛 QM1400 高性能MINI ITX12代14代HX系列
支持 Intel® Alder Lake12代HX系列CPU 支持Intel® Raptor Lake13代、14代HX系列CPU
SKU: ELSKY-QM1200QM1400
CPU
12-14代酷睿 i3/i5/i7/i9 HX系列
内存
2×DDR4，最大64GB
存储
1×SATA3.0 + 1×M.2
网络
DC12V/19V
显示
HDMI/VGA/LVDS，支持三显
尺寸
170mm（L）*170mm（W）*21mm（H）
| 主板型号 | CPU | 4K | LAN | COM | Type-C | USB2.0 | USB3.2 | SSD | Memory | Power |
| QM1200
QM1300 QM1400 |
支持Intel® Alder Lake12代HX系列 | 支持 | 1 | 2/6 | 支持显示及数据传输功能 | 3 | 8 | 1*M.2
1*SATA |
2*NB-DDR4 MAX 64G
|
+12V/19V |
| 2 | 2/6 | 3 | 6 | |||||||
| 支持Intel® Raptor Lake 13代、14代HX系列i5、i7、i9、 | 1 | 2/6 | 3 | 8 | ||||||
| 2 | 2/6 | 3 | 6 |

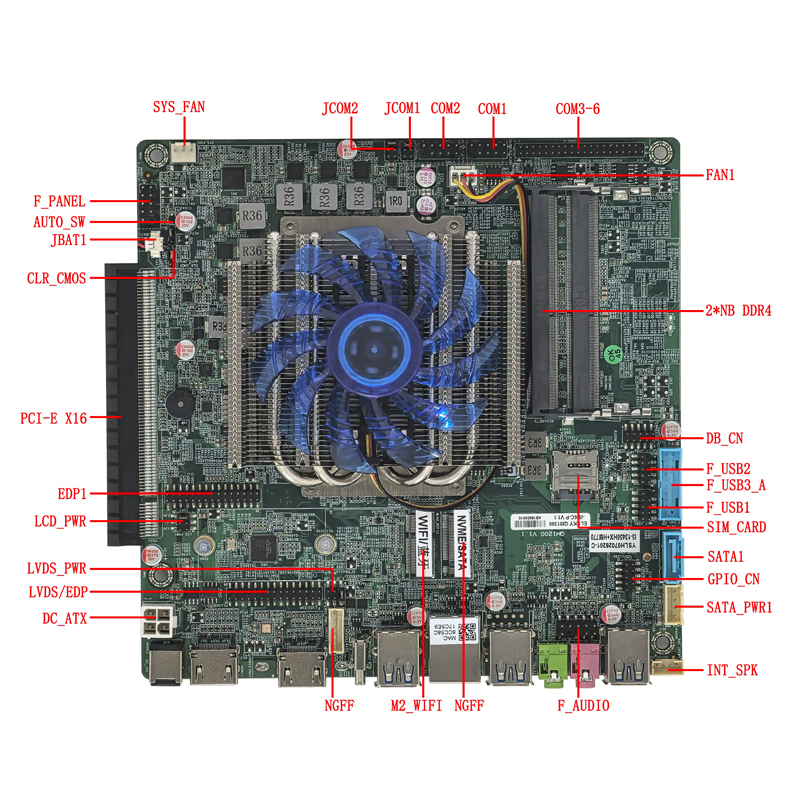

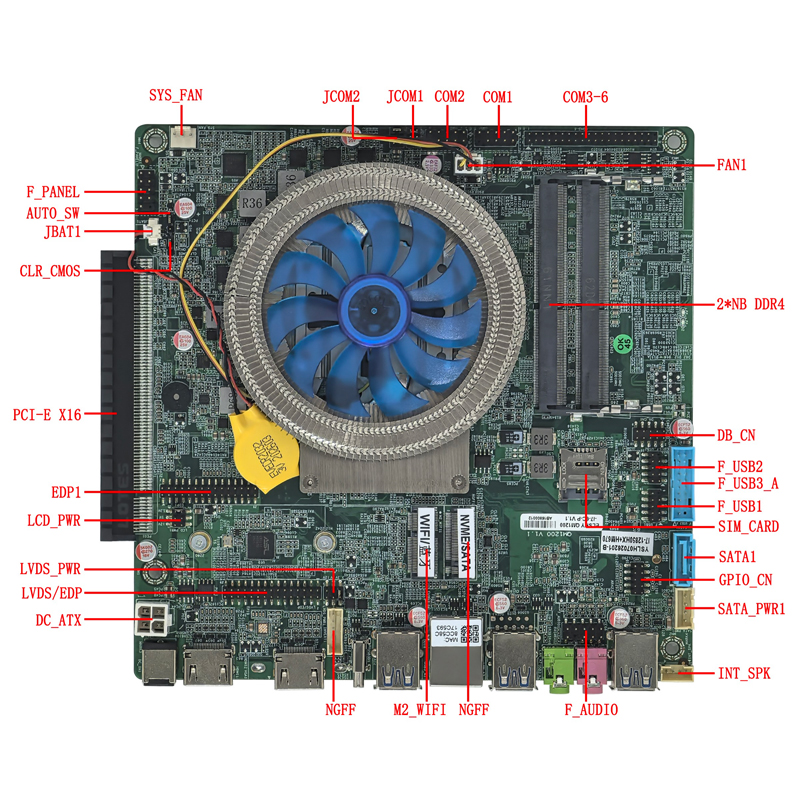

| 主板尺寸 | 170mm（L）*170mm（W）*21mm（H） 含薄款风扇高度：21mm（H） 含厚款风扇高度：33mm（H） | ||
| CPU | QM1200 | 支持 Intel® Alder Lake12代HX系列CPU | |
| 支持Intel® Raptor Lake13代、14代HX系列CPU | |||
| 芯片组 | 12代 | HM670芯片组 | |
| HM770芯片组 | |||

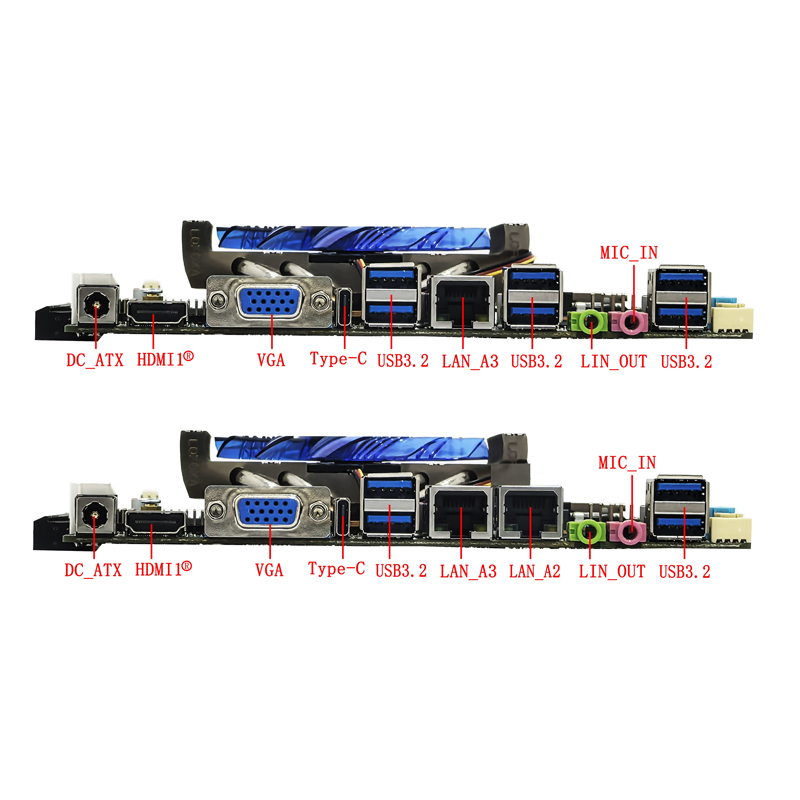

| 电源 | 1*DC_IN | DC头内直径为2.5MM，支持12V/19V
默认出货最大功耗约100W，建议用12V 10A或19V 6.3A以上电源； |
|
| 1*DC_ATX（4Pin） | |||
| 内存 | 2*SODIMM插槽 | NB-DDR4内存，支持2133/2400/2666/2933/3200内存，最大支持64G | |
| 网络功能 | 1/2*RJ45_LAN接口 | 单网：默认支持Intel® I219V千兆网卡；
双网：支持Intel® I219V千兆网卡+Realtek 81111H千兆网卡； 可选支持Intel® I219V千兆网卡+裕太微YT6801千兆网卡； 支持网络唤醒，PXE功能； |
|
| 1*M2_WIFI接口 | 支持Key-E接口M.2 2230 PCIE3.0 x1 & USB信号，支持WiFi蓝牙模块 | ||
| 1*CN1(5G接口) | 支持Key-B接口M.2 5G（3052）模块 | ||
| 显示功能 | Intel® UHD Graphics 超核心显卡 | 支持单显、双显/三显/四显复制、双显/三显/四显扩展，SHELL下双显； | |
| 1*HDMI1®接口 | 支持4K分辨率4096/3840*2160@60Hz | ||
| 1*HDMI2®接口 | 支持4K分辨率4096/3840*2160@60Hz | ||
| 1*VGA DB15接口 | 支持分辨率1920*1080@60Hz | ||
| 主板HDMI2®接口和VGA接口为二选一，默认支持HDMI2®接口，可改支持VGA接口 | |||
| 1*Type_C接口 | 支持显示功能，支持8K分辨率7680*2160@60Hz | ||
| 1*LVDS/EDP插针 | 支持分辨率1920*1080@60Hz （30Pin，2*15Pin，2.0mm） | ||
| 默认支持LVDS，可选支持EDP，共用插针；EDP用EDP-B屏线，不支持4K分辨率 | |||
| 1*EDP1插针 | EPD-C屏线；支持4K分辨率4096/3840*2160@60Hz （30Pin，2*15Pin，2.0mm） | ||
| 1*LVDS_PWR1插针 | LVDS/EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*LCD_PWR1插针 | EDP1工作电压控制插针 （6Pin，2*3Pin，2.0mm） | ||
| 1*INVERT插针 | LVDS背光控制插针 （6Pin，1*6Pin，2.0mm） | ||
| 1*PCI-E X16插槽 | 可选1*PCI-E X16插槽支持PCIE4.0 x16信号，可接独立显卡和PCI-E设备 | ||
| USB功能 | 6*USB3.2接口 | 后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps (改双网后只有4*USB3.2接口) | |
| 1*Type-C接口 | 支持数据传输 | ||
| 1*F_USB3_A插针 | 前置USB3.2 Gen1插针，一组有2*USB3.2 Gen1 （19Pin，2*10Pin，2.0mm） | ||
| 1*F_USB1插针 | 前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 1*F_USB2插针 | 前置USB2.0插针，一组有1*USB2.0 （9Pin，2*5Pin，2.0mm） | ||
| 主板CN1（M2_5G）接口的USB2.0信号与F_USB2的第3/5/7/9Pin针脚的USB2.0信号二选一，
默认CN1（M2_5G）有USB2.0信号 |
|||
| 声音功能 | 集成Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器； | ||
| 1*LINE_OUT接口 | 支持音频输出（绿色） | ||
| 1*MIC_IN接口 | 支持麦克风输入（红色） | ||
| 1*INT_SPK插针 | 支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） | ||
| 1*F_AUDIO插针 | 标准音频插针 （9Pin，2*5Pin，2.54mm） | ||
| 硬盘功能 | 1*NGFF1(M.2-SATA/PCIE接口) | 支持Key-M接口M.2 2280 NVME PCIE4.0 x4 / SATA 自适应标准SSD；
可选M.2 2242硬盘； |
|
| 1*SATA1接口 | 标准SATA硬盘接口，支持SATA 3.0 | ||
| 1*SATA_PWR1插针 | 硬盘供电插针，可取电5V、12V （4Pin，1*4Pin，2.54mm） | ||
| 开关功能 | 1*F_PANEL插针 | 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） | |
| 1*AUTO_ON插针 | 硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） | ||
| 其他I/O | 1*COM1插针 | 支持标准RS232/RS422/RS485可选（BIOS设置） （9Pin，2*5Pin，2.54mm） | |
| 1*COM2插针 | 只支持标准RS232 （9Pin，2*5Pin，2.54mm） | ||
| 1*COM3-6插针 | 只支持标准RS232 （39Pin，2*20Pin，2.0mm） | ||
| 1*JCOM1/2插针 | COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） | ||
| 1*SIM_CARD卡槽 | 支持SIM卡，用5G时需要SIM卡 | ||
| 1*CLR_CMOS插针 | 主板清零、放电插针 （3Pin，1*3Pin，2.0mm） | ||
| 1*FAN1插针 | CPU风扇插针,支持温控 （3Pin，1*3Pin，2.54mm） | ||
| 1*SYS_FAN插针 | 系统风扇插针 （3Pin，1*3Pin，2.54mm） | ||
| 1*GPIO_CN插针 | GPIO控制插针，支持8路GPIO （10Pin，2*5Pin，2.0mm） | ||
| 运行环境 | 工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 | ||
| BIOS | AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 | ||
| Watch Dog | 看门狗编程，支持硬件复位功能（256级，0~255秒） | ||
| 操作系统 | 支持Windows 11，Windows 10，LINUX等 | ||
产品规格最终以实物为准，解释权归研盛芯控所有
产品概述
主板采用工业级元器件与宽温设计，支持 -10℃~60℃ 工作环境，7×24小时不间断稳定运行，广泛应用于工业自动化、机器视觉、智慧商显、医疗影像等物联网行业领域。
核心优势
工业自动化
产线控制、设备监控、数据采集
机器视觉
AI视觉检测、图像识别与分析
智慧商显
数字标牌、广告机、信息发布终端
医疗影像
医疗影像终端、诊断设备
智慧交通
交通信号管控、路网监测
物联网网关
数据汇聚、边缘计算节点
